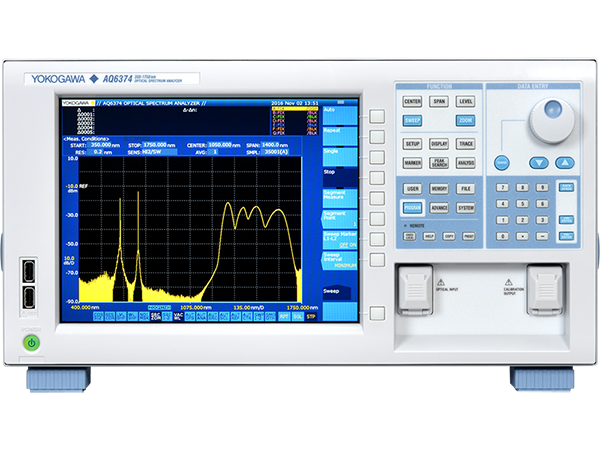

覆蓋從可見光到通信波長的寬光譜范圍機型
波長范圍: 350 ~ 1750nm
波長精度: ±0.05nm
波長分辨率設置: 0.05 ~ 10nm
功率范圍: +20 ~ -80dBm
動態范圍: 60dB (峰值±1.0nm)
8種波長分辨率設置: 0.05 ~ 10nm
可以讓用戶根據DUT特性選擇最佳值。
超寬可測功率范圍: -80 ~ +20dBm
適合測量不同應用領域使用的高功率源和低功率源。
波長精度: ±0.05nm
通過內置或外部參考光源可以進行波長校準。
快速測量
儀器測量100nm跨度只需0.5s(靈敏度設為NORM_AUTO)。
采樣點數: 100001
波長采樣點數量翻倍。一次掃描即可進行高分辨率寬波長范圍測量。
鼠標和鍵盤操作
經過30多年的用戶意見反饋，前面板操作起來更加直觀、更易于操作。鼠標功能讓導航用起來更方便，用鍵盤可以輸入數字和文件名。
曲線放大功能
通過點擊和拖動鼠標，可改變中心波長、跨度等顯示條件。
可以立即放大感興趣的區域并隨意拖動。
無需通過再次測量來修改顯示條件。
曲線運算和分析
7條獨立曲線
同時顯示多條曲線；
曲線間運算
(兩條曲線相減)；
最大值/最小值保持功能。
USB端口
儀器前后共有4個USB端口，便于連接鼠標、鍵盤、外置硬盤和U盤等外接設備。
縮略圖文件預覽
縮略圖便于在內外部存儲器的大量文件中輕松、快速找出特定的文件。
一次性保存曲線
可以一次性將7條曲線保存到一個文件。文件保存為CSV格式，用PC應用軟件可以輕松操作這些文件。
多達16個指定數據分析功能
WDM (OSNR)分析
光纖放大器分析
DFB-LD分析
FP-LD (VCSEL)分析
LED分析
譜寬分析
陷波寬度分析
SMSR分析
PMD分析
光功率分析
顏色分析
光纖分析 (PK, BTM, WDM-PK, WDM-BTM)
Go/No-Go判斷
氣體凈化功能
凈化氣體輸入/輸出
AQ6370系列擁有高分辨率和高靈敏度，因此可以用它們檢測空氣中是否存在水分子。在近紅外光譜區域檢測出的水汽可以重疊或掩蓋實際被測設備的光譜特性。
AQ6374、 AQ6375B和AQ6376的單色鏡配有用于空氣凈化的閉環回路，通過后面板的端口不斷輸送純凈的凈化氣體如氮氣(或者甚至是干燥空氣)，這些光譜分析儀就可以測量不再受水汽吸收影響的光譜。
適用于高階衍射光的內置截止濾波器
由于使用了衍射技術，單色鏡在某些情況下會產生高階衍射光，波長等于輸入波長的整數倍。
AQ6370系列光譜分析儀配有一個截至濾波器，用于消除這些影響測量結果的假象。
內置校準源
環境溫度變化、振動和沖擊將影響光譜分析儀等光學精密產品的測量精度。為了讓O S A可以一直提供精確的測量，YOKOGAWA OSA都配有校準專用光源。
校準過程是完全自動的，只需兩分鐘即可完成。它包括:
光軸對準調節功能: 可以自動對準單色鏡的光路，以確保功率精度。
波長校準功能: 通過參考源可以自動校準光譜分析儀，以確保波長精度。
數據記錄功能
可以記錄WDM分析(OSNR:光信噪比)、分布反饋激光二極管(DFB-LD)分析以及每通道多達10,000個點的多峰值測量(帶時間標記)的結果。記錄數據可以用表格和圖形顯示。非常適用于系統和器件的長期穩定性測試和溫度循環性測試。并且還可以將每次測量的光譜保存起來，以備回顧和故障排查之用。
高級標記功能
為了獲得功率密度和指定頻譜的積分功率值，可以在標記點添加高級標記。通過這項新增功能，無論信號是否被調制過，都可以簡單地從信號光譜中得到OSNR值。
建立自動化測試系統
由于內置了宏編程功能， AQ6370系列中的所有機型都可以執行自動測量并通過它們的遠程接口控制外部設備。
通過GP-IB、 RS-232和以太網端口，可以在PC上使用標準SCPI兼容命令或專有AQ6317兼容命令來對儀器進行遠程控制。另有LabVIEW?驅動程序可供使用。
AQ6370 Viewer
實時遠程控制
AQ6370 Viewer是一個軟件包，不但可以用它將儀器屏幕上顯示的內容復制到PC上，還可以在PC上執行以下操作:
遠程控制和操作儀器
顯示、分析并傳輸儀器采集到的數據
AQ6370 Viewer可以幫助以下人員:
生產經理: 可以遠程操作儀器并在辦公室內收集測量結果，無需趕到實際生產線上。
服務工程師: 可以幫助客戶或同事以適當的方式設置儀器，或者調整要測試的器件和系統。
平滑功能
可降低被測圖譜的噪聲。
