世界一流的光學性能
波長范圍:600~1700nm
高波長精度:±0.01nm
高波長分辨率:0.02nm
大動態范圍:78dB(典型值)
寬功率量程:+20~-90dBm
快速測量:0.2秒(100nm跨度)
適用于單模和多模光纖
標準版和高性能版

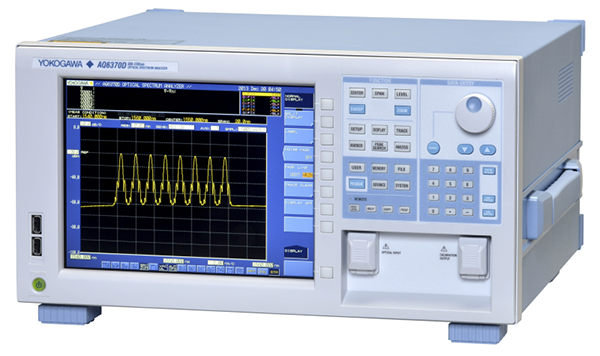

AQ6370D共有2種機型,分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。
高波長分辨率: 0.02nm
高波長精度:±0.01nm
高性能版:±0.01nm(C波段)
標準版:±0.02nm(C+L波段)
波長范圍標準版(-10)高性能版(-20)
1520~1580nm
1580~1620nm
1450~1520nm
全范圍±0.02 nm
±0.02nm
±0.04nm
±0.1nm±0.01nm
±0.02nm
±0.04nm
±0.1nm
波長范圍標準版(-10)高性能版(-20)
1520~1580nm
1580~1620nm
1450~1520nm
全范圍±0.02 nm
±0.02nm
±0.04nm
±0.1nm±0.01nm
±0.02nm
±0.04nm
±0.1nm
AQ6370D 1 1
動態范圍實例
峰值±1.0nm、分辨率設置0.05nm、
開啟大動態測量模式、高性能版
更陡峭的濾波邊緣
高性能版AQ6370C也可以實現更大的動態范圍,在峰值波長的0.2nm之內。通過單色鏡更陡峭的光譜特性,可有效分離極為相近的光譜信號,并進行精確測量。
標準版 (-10)高性能版 (-20)
峰值±0.2nm
峰值±0.1nm55 dB
37 dB58 dB (典型值60dB)
45 dB(典型值50dB)
*分辨率設置:0.02nm
AQ6370D 2
光譜陡峭實例
雜散光抑制率:80dB(典型值)
此新規格提供了雜散光抑制功能,從而不需要掃描速度較慢的大動態測量模式。AQ6370C擁有高雜散光抑制率,可以大幅縮短測量時間。
標準版 (AQ6370D-10)高性能版 (AQ6370D-20)
73dB76dB (Typ. 80dB)
*分辨率設置:0.1nm
AQ6370D 3
雜散光抑制率實例
關閉大動態模式、分辨率設置0.1nm、高性能版
寬功率量程:+20dBm~-90dBm
AQ6370D可以測量高功率光源,如光放大器、拉曼放大器的泵浦激光源和微弱光信號。按照測試應用和測量速度的要求,可以從7種類別中選擇測量靈敏度。
改進的功率靈敏度:-85dBm(1000~1300nm)
平滑功能 - 降低被測光譜的噪聲
大動態測量模式 - 輸入強光信號后,易產生雜散光,通過減少雜散光的影響,可獲得更大的動態范圍。
自由空間輸入
AQ6370D 4一臺OSA可同時處理多模和單模光纖
處理多模光纖時,AQ6370D的低插入損耗有助于保持出色的測量效率。
輸入連接器的插入損耗變化小
提高了測量重復性。
非物理連接
不會損壞連接的光纖。
APC功率補償
使用APC功率補償功能可以調整由APC連接器的插入損耗所引起的功率偏差。
出色的效率
快速測量:0.2秒/100nm
通過先進的單色鏡、更快的電路和降噪技術,AQ6370C可以在0.2秒內完成100nm波長跨度的測量,無論是來自DFB-LD或DWDM的陡譜信號測量,還是寬帶光源的低功率信號測量。
快速遠程接口(以太網、GP-IB)
寬跨度、高分辨率掃描
在保持高波長分辨率的同時,單次掃描的測量范圍可達50,001個數據采樣點。這比傳統系統的測量更簡單、更有效率。
操作簡單
曲線放大功能
通過點擊和拖動鼠標可以改變顯示條件,如中心波長和跨度。
可以立即放大感興趣的區域并隨意移動。
鼠標&鍵盤操作
前面板操作直觀,便于用戶使用。
鼠標使操作更簡單。
用鍵盤可以輸入標簽和文件名。
簡單的數據處理
AQ6370C 5 USB存儲
USB接口支持大容量移動存儲和硬盤存儲。
512MB內存
可保存20,000多個波形數據
多曲線一次保存功能
可以將7條曲線即刻保存到一個文件中。
